Діаграма — це графічне представлення даних, у якому числові дані подано геометричними фігурами.
Діаграма наочно показує співвідношення між різними величинами, які порівнюються.
Типи діаграм
Основними типами діаграм є кругова (секторна) діаграма, стовпчаста діаграма і лінійчата (графік). Кожний з цих типів має кілька видів. Їх можна переглянути, відкривши списки відповідних кнопок на вкладці Вставлення у групі Діаграми.
Який вид діаграми вибрати для графічного представлення даних, залежить від того, що саме діаграма повинна показати найкраще.
Секторна (кругова) діаграма призначена для відображення кожного окремого числа в їх загальній сумі.
Секторна діаграма наочно показує співвідношення між частинами в цілому. Для побудови кругової діаграми використовують числові дані, розміщені в одному рядку або стовпці.
Приклад:

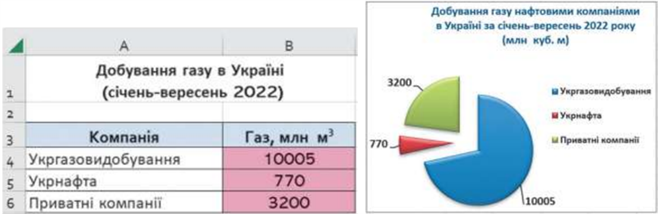

Секторну діаграму побудовано на основі чисел з діапазону клітинок В4:В6 таблиці «Добування газу в Україні» (рис.1).
Рис. 1
Стовпчаста діаграма призначена для порівняння значень одного або кількох наборів чисел.
Стовпчаста діаграма ілюструє співвідношення між числовими даними, розміщеними в кількох рядках і стовпцях.
Приклад:

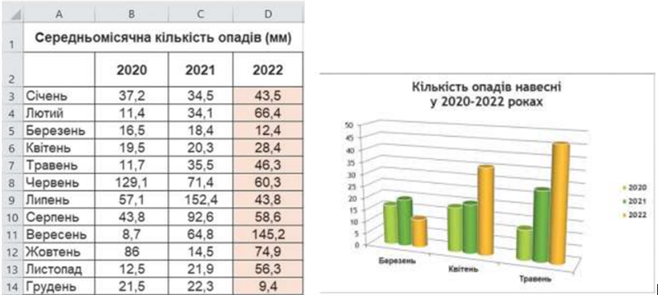

Стовпчасту діаграму побудовано на основі чисел з діапазону клітинок D3:D14 таблиці «Середньомісячна кількість опадів» (рис.2).

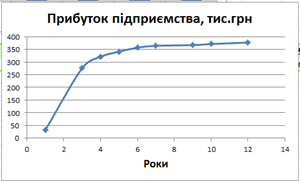

Рис.2Графік (рис. 3) використовують для зображення змін показників протягом певного часу.
Рис.3
Основні об'єкти діаграми
Рис.4

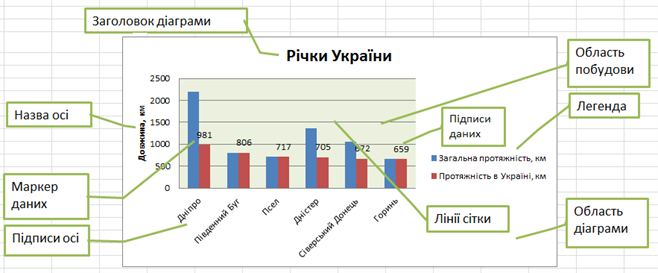

Область діаграми – область, в якій розміщуються всі елементи діаграми.
Область побудови – область діаграми, обмежена осями, яка містить ряди даних.
Область побудови – область діаграми, обмежена осями, яка містить ряди даних.
Елемент (або точка) даних — це геометрична фігура, яка подає на діаграмі певне значення з електронної таблиці. На наведеній на рис.4 діаграмі елемент даних
Ряд даних — це набір даних, розташованих в одному рядку або стовпці таблиці. На діаграмі дані одного ряду подаються стовпчиками одного кольору.
Категорії – зазвичай назви рядів (або груп рядів) даних, що відображаються під горизонтальною віссю діаграми.
Осі – лінії, що обмежують область побудови діаграми і мають поділки зі значеннями обраних одиниць виміру. Горизонтальна вісь (вісь Х) має підписи – назви рядів даних. Вертикальна вісь (вісь Y) відповідає значенням даних в категоріях. На осі міститься шкала з певним кроком, який встановлюється автоматично, залежно від найменшого та найбільшого значення даних, зображених на діаграмі.
Ряд даних — це набір даних, розташованих в одному рядку або стовпці таблиці. На діаграмі дані одного ряду подаються стовпчиками одного кольору.
Категорії – зазвичай назви рядів (або груп рядів) даних, що відображаються під горизонтальною віссю діаграми.
Осі – лінії, що обмежують область побудови діаграми і мають поділки зі значеннями обраних одиниць виміру. Горизонтальна вісь (вісь Х) має підписи – назви рядів даних. Вертикальна вісь (вісь Y) відповідає значенням даних в категоріях. На осі міститься шкала з певним кроком, який встановлюється автоматично, залежно від найменшого та найбільшого значення даних, зображених на діаграмі.
Під горизонтальною віссю та ліворуч від вертикальної осі можуть розміщуватися підписи осей.
Легенда відображає назви рядів даних і відповідні їм кольори.
Підписи даних – значення рядів даних в певних категоріях, полегшують читання діаграми.
Діаграма може розміщуватися на тому ж аркуші, що й таблиця з даними, як окремий об'єкт, або на окремому аркуші.
Легенда відображає назви рядів даних і відповідні їм кольори.
Підписи даних – значення рядів даних в певних категоріях, полегшують читання діаграми.
Діаграма може розміщуватися на тому ж аркуші, що й таблиця з даними, як окремий об'єкт, або на окремому аркуші.
Алгоритм побудови діаграм
1. Створити таблицю даних.
2. Виділити джерело даних — діапазон клітинок таблиці, що містить дані, на основі яких буде створюватися діаграма. Для побудування діаграми джерело даних має містити числові дані.
3. Відкрити вкладку Вставлення.
2. Виділити джерело даних — діапазон клітинок таблиці, що містить дані, на основі яких буде створюватися діаграма. Для побудування діаграми джерело даних має містити числові дані.
3. Відкрити вкладку Вставлення.
4. У групі інструментів Діаграми вибрати потрібний тип діаграми.
Після вибору діаграми область діаграми стає виділеною і на Стрічці з'являються тимчасові вкладки з елементами керування Конструктор діаграм і Формат для подальшого редагування і форматування діаграми.
