3. Змінення вигляду об'єктів

Зображення автомобіля (рис. 1) складається з трьох кіл, двох прямокутників, чотирикутника та п’ятикутника.

Опишемо властивості одного з об’єктів: прямокутник завдовжки 34 мм і завширшки 20 мм, колір заповнення — 1, колір штриха — 4, товщина штриха — 1 мм, координати лівого верхнього кута (50; 120).

Маємо векторний код прямокутника.



Рис.1



• тип об’єкта (Крива, еліпс, прямокутник...);
• параметри, що визначають його розміри  і розташування на площині або у просторі;
• тип, колір і товщина ліній контура об’єкта;
• стиль і колір заливки внутрішньої області об’єкта.

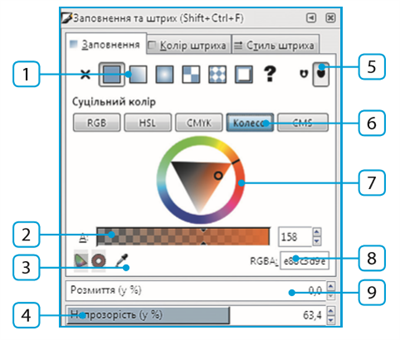

Вікно Заповнення та штрих (рис. 2) відкривається командою меню Об’єкт —> Заповнення та штрих або кнопкою на панелі команд.



Рис.2



Тут 1 — кнопки вибору типу заповнення; 2 — регулятор прозорості кольору; 3 — піпетка для взяття кольору із зображення; 4 — регулятор прозорості об’єкта; 5 — кнопки вибору способу заповнення складних об’єктів; 6 — перемикання режиму вибору кольору; 7 — колесо кольорів; 8 — числовий код кольору (у шістнадцятковій системі); 9 — регулятор розмиття об’єкта.



На вкладці Заповнення можна вибрати суцільний колір  з використанням колеса кольорів (7). Як і в растровому редакторі GIMP, на колірному кільці тут можна вибрати тон, а на трикутнику — відтінок кольору.



Щоб заповнення фігури було напівпрозорим, слід клацнути відповідне місце регулятора (2) під кільцем. Якщо вікно не закриває малюнка, то всі зміни кольору буде видно на екрані.



У таблиці описано елементи керування вікна, призначені для вибору типу заповнення об’єкта:

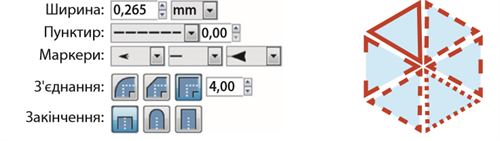

На вкладці Колір штриха так само можна вибирати колір штриха об’єкта. На вкладці Стиль штриха (рис. 3) можна налаштувати інші властивості штриха вибраних об’єктів.



А саме:

• товщину штриха у вибраних одиницях (наприклад, у міліметрах);

• вигляд пунктиру, тобто рисок, з яких складається лінія;

• форму кутових з’єднань та закінчень;

• форму маркерів на кінцях та вздовж штриха (для об’єктів-кривих, які розглянемо далі) та інші параметри.

Рис.3

Рис.4

Градієнтна заливка характеризується:

• напрямком, у якому перетікають кольори. Вона може бути радіальною (перетікання від центра фігури до країв), лінійною (перетікання кольорів зліва направо, зверху вниз, вздовж діагоналі тощо), прямокутною та ін.;
• двома чи більше кольорами, які плавно перетікаютьодин в один. Для кожного кольору задається точка градієнта — місце, у якому цей колір не змішується з іншими.

Щоб вилучити фрагмент малюнка, його треба вибрати інструментом Стрілка і натиснути клавішу Delete. Це не обов’язково робити зразу: всі частини векторного зображення є окремими об’єктами, їх можна змінити або вилучити в будь-який момент.



Краще роздивитися дрібні деталі допоможе керування масштабом за допомогою кнопок, що на панелі команд:

  — показати вибрані об’єкти,

  — показати весь малюнок,

  — показати весь аркуш.
Змінення масштабу ніяк не впливає на малюнок, а змінює лише його розмір на екрані.
